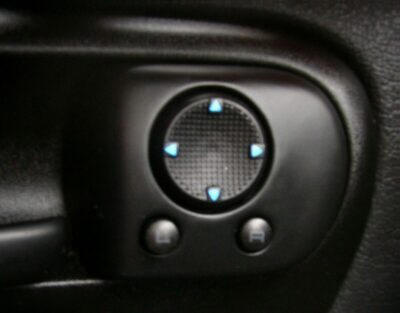

Die elektrische Spiegelverstellung kann auch durch blaue Beleuchtung
verschönert werden. Hier müssen nur 4 LED gewechselt werden, was nicht all zu
große Arbeit ist, auch für Anfänger sollte das kein Problem sein. Also viel Spaß
beim Umbau.
Was wird benötig
- 4 x LED 3mm blau
- Lötkolben, Lötzinn
- Seitenschneider
- Zange, Schraubendreher
- Netzgerät zum testen
Vorbereitung

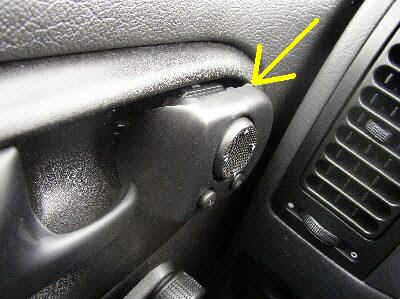

Die Steuerung des Spiegels ist wie bei vielen Sachen im Polo geklipst. Man setzt
also einen spitzen kleinen Schraubendreher von der rechten Seite oben zwischen
Schalter und Türverkleidung. Nun hebelt man den Schraubendreher in Richtung
Fenster und der Schalter müsste nach vorne weggedrückt werden. Notfalls noch
einmal nachfassen und erneut hebeln, bis der Schalter fassbar ist und er heraus
gezogen werden kann
Zerlegen des Schalters

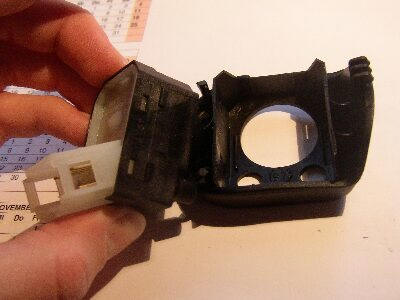

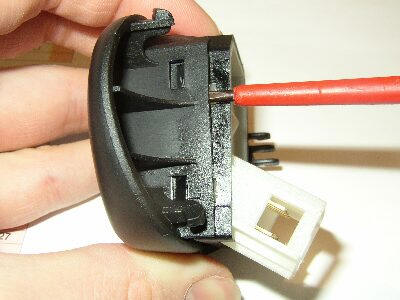

Wenn man den Schalter vor sich liegen hat, nimmt man wieder einen spitzen
Schraubendreher und hebelt die 4 Klipse ab, die das Gehäuse auf der Rückseite
des Schalters mit dem inneren fixieren.
Danach kann man die Steuereinheit aus der Hülle rausnehmen.
Man benötigt nur das Teil mit dem Weißen Stecker dran. Das schwarze Teil legt
man beiseite.

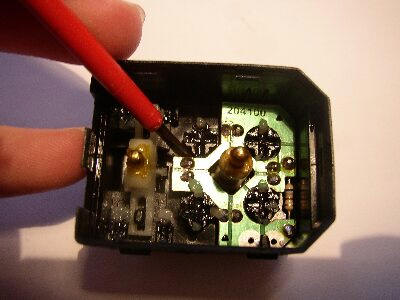

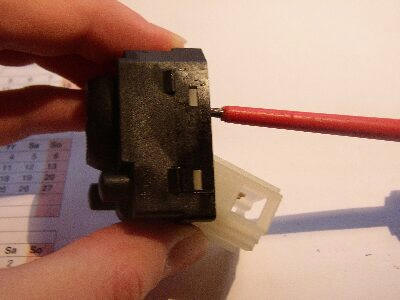

Jetzt hebelt ihr genau wie eben mit dem kleinen
Schraubendreher das innere weiße Teil heraus. Dazu müsst ihr 5 Klipse aushebeln.
Wenn das innere Teil locker ist, nehmt es heraus und legt es zur Seite. Passt
aber auf das nichts herausfällt. Wenn etwas verloren geht von den Kleinteilen,
funktioniert der Spiegel nicht mehr.

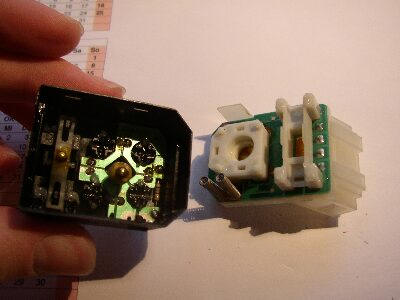

Das weiße Teil legt beiseite, Es müssen die zwei weißen
Plastikteile und zwei Federn drauf sein. Nicht verlieren! In dem schwarzen Teil

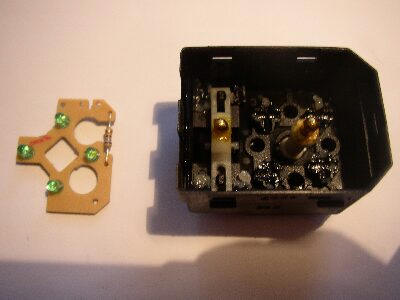

befindet sich die Platine mit den grünen LED. Die Platine nimmt man jetzt aus
dem schwarzen Plastikgehäuse raus und legt sie vor sich hin.

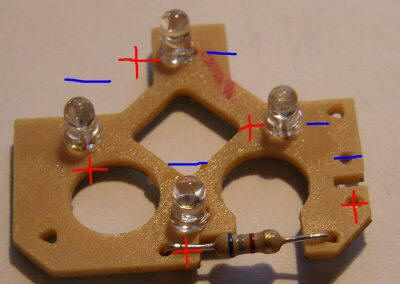

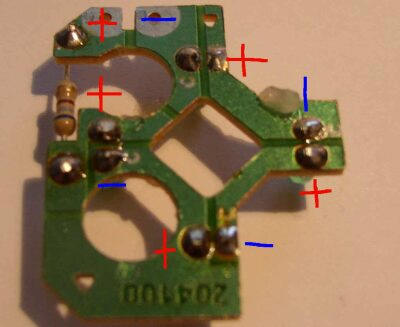

Wenn man die Platine umdreht, sieht man die Lötstellen, an
denen die grünen LED angeschlossen sind. Ich habe hier + und - der LED
eingezeichnet, damit man nicht nachmessen muss. Zur Erinnerung: Das lange
Beinchen der LED ist +
Die grünen LED einfach auslöten und dafür blaue LED
einsetzen. Der Widerstand der auf der Platine sitzt, muss ausgelötet werden. Da
die blauen LED eine höhere Spannung benötigen wird dort eine Brück eingelötet.
Man kann dafür ein abgeschnittenes Beinchen der blauen eingebauten LED benutzen.

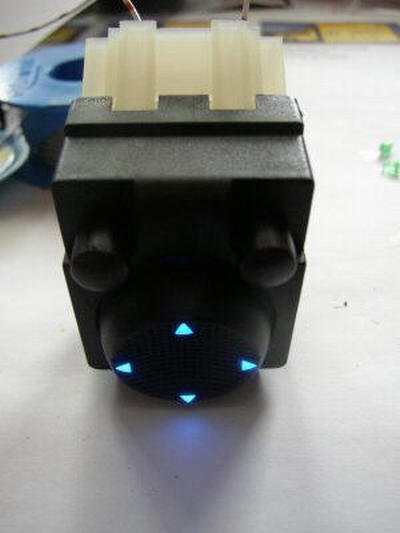

Den Schalter Schritt für Schritt in umgedrehter Reihenfolge
wieder zusammen setzen. Aufpassen das die Federn wieder mit rein kommen und da
sitzen wo sie hingehören.
Bilder
Ich übernehme keine Haftung für
falsche Handhabung oder Defekten an jeglichen Ihres Autos. Nachgehen der
Anleitung auf eigene Gefahr...! |
