In meinen Polo wird ein kompletter Computer eingepflanzt, der dort dann
seine Dienste leisten soll.
Ich baue ihn nicht ein, um DVD zu gucken oder Spiele zu spielen, sondern um das
Spektrum von Musik und Navigation in mein Polo zu integrieren.
Der PC wird an mein Radio über Aux In angeschlossen, somit
kann ich dann immer noch meine Lautstärke usw. über mein Radio steuern. Das
tolle ist, das man 40GB mit Musik im Auto hat und man keine CDs mehr brennen
muss ;)
Der PC wird in dem hinteren Seitenteil im Polo verbaut. Eher
gesagt nur ein einzelnes Mainboard und natürlich ein 12V Netzteil das alles
versorgt. Als Anzeige dient ein 7" TFT Monitor mit Tochscreen, der in der
Mittelkonsole verbaut wird. Des Weiteren wird vorn noch ein 4xUSB Hub verbaut,
sowie eine Mini Tastatur -blau beleuchtet damit man auch im dunklen tippen kann-
im Handschuhfach.
Auf meiner Homepage halte ich euch natürlich immer auf dem
laufenden und der aktuellste Stand wird präsentiert. Die nächsten 3 Wochen habe
ich Urlaub und hoffe in der Zeit das Projekt abschließen zu können. Das
schwierigste wird der Einbau des TFT, weil es komplett verspachtelt und lackiert
werden soll.
Hardware
- Asus Mainboard - 550Mhz Athlon Prozessor
- M2 Netzteil 160W
- 4 Port USB Hub
- CAR-TFT 7" Monitor MM400 V2
- 40GB HDD IBM 4200rmp
- NaviLock GPS Empfänger USB
Aktueller Stand
- Mainboard in das hintere Seitenteil verbaut.
- Netzteil ebenfalls dort verbaut
Mainboard Einbau
Die Spenderperson... ;)
Mein M2 12V-Netzteil für die Stromversorgung...
Das Herz des CAR-PC - vorerst ein Athlon 550MHz
Mainboard angehalten und geguckt wie es am besten verbaut werden kann...
Habe mich dann für den vertikalen Einbau entschieden, wegen der
Grafikkarte...
Da das Mainboard nicht einfach so darum fliegen soll habe ich mir eine
Halterung gebaut. Eine dünne Holzplatte auf die ich das Board und das
Netzteil geschraubt habe. Damit auch alles fest sitzt und es auch keine
Kurzschlüsse gibt. Platte angehalten und Umriss angezeichnet...
Dann an den gezeichneten Kanten mit der Stichsäge abgesägt und Löcher
gebohrt...
In die Löcher habe ich dann Abstandshalter für das Mainboard gebaut...
Nun war die Frage, wie bekommt man das teil in die Seite vom Polo? Da es
recht sperrig war und angepasst ist passt es leider nicht am ganzen Stück
rein :(
Deswegen musste ich einmal in der Mitte durchsägen, dann hat es zum Glück
rein gepasst...
Damit die Holzplatte ncht ständig an der Karosse vom Polo vibriert, habe ich
sie einseitig mit Kork beklebt. Sprühkleber auf beide Seiten und verklebt...
Dann zusammen drücken und ein bischen warten...
Das mit beiden Seiten und dann ins Auto gebaut. Dort wieder zusammen
gefügt...
Anschließend dann das Mainbord auf die Abstandshalter gesteckt und fest
geschraubt...
Das selbe dann mit dem M2 Netzteil (links) und alles verkabelt...

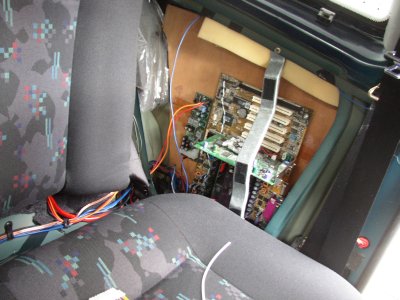

Und so sieht es momentan aus...
Demnächst werden noch die Kabel nach vorn verlegt für Monitor, USB usw..
Dann muss noch das HUB eingebaut werden sowie alles andere...
UPDATE:
Der Monitor ist gestern endlich angekommen, ging aber super schnell! Habe
ihn mal angeschlossen und ausprobiert, klappt wunderbar ;) Macht sau viel
Spaß das Teil und per Touchscreen natürlich auch simple zu bedienen, keine
Maus mehr nötig...
Zur Zeit steht er erstmal unten auf der Mittelkonsole, Montag wird er dann
evtl. eingebaut...
UPDATE:
Den Rahmen des Monitors habe ich nun schon der Mittelkonsole eingepasst. Nun
muss nur noch gespachtelt werden und dann noch lackiert. Aber soweit muss es
erstmal sein ;)
ausgebaute Mittelkonsole
Monitor zerlegt um nur das Gehäuse benutzen zu können...
Ausgebaute Mittelkonsole, der TFT soll in die Lüftungsdüsen und den Radio
Schacht...
Der TFT an die Mittelkonsole angehalten, sollte passen ;)
Er passt, alles ausgefräst und den Monitor in der Konsole fixiert...
Nun muss noch gespachtelt werden und anschließend lackiert.
Groben Glasfaserspachtel zum Füllen benutzen
Alle Hohlräume ausfüllen und grob abschleifen
Nun ist alles ausgefüllt...
Erste Grobe Schleifung, sieht schon ganz gut aus, aber Unebenheiten müssen
noch weg...
Fast fertig abgeschliffen...
Dann noch Feinspachtel drüber und schleifen, schleifen, schleifen...

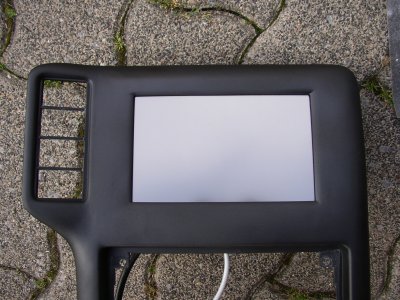

UPDATE: Es ist vollbracht, der TFT ist nun
komplett in die Mittelkonsole eingespachtelt und auch überlackiert. Der PC läuft
seit dem ohne Probleme :)
|
